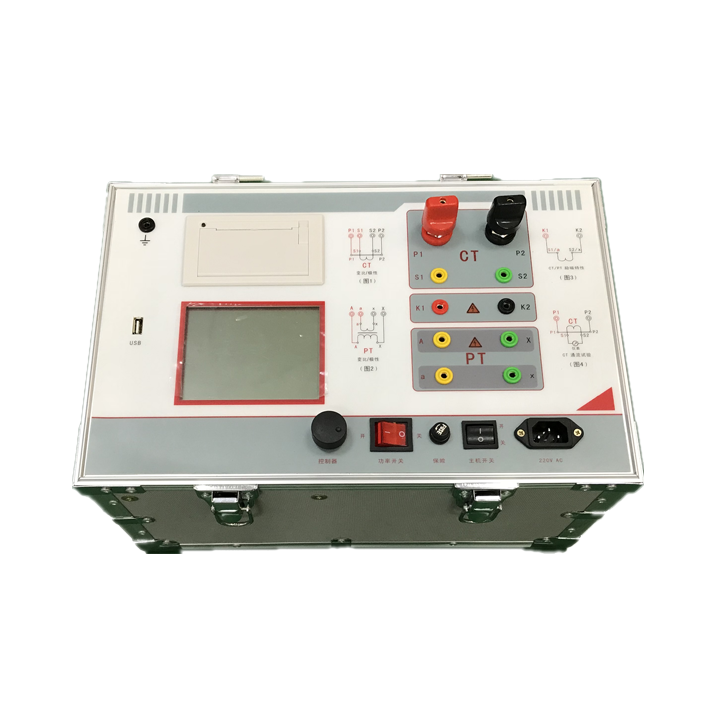

ZDHG-F3 全功能型互感器特性綜合測試儀 2024/03/04 互感器檢測儀器設備 產品中心 2709 產品概述 滿足 GB1207、GB1208等規程要求 采用智能控制器，操作簡單. 大屏幕液晶，圖形化顯示接口. CT/PT:伏安特性、拐點、變比極性、退磁、角差比差、交流耐壓、二次回路、二次繞組 CT:誤差曲線、一次通流 咨詢電話? ? 027-83318019 在線客服聯系
產品特點產品參數產品選型相關產品產品特點 支持檢測CT和PT 滿足 GB1207、GB1208等規程要求. 無需外接其它輔助設備，單機即可完成所有檢測項目. 自帶微型快速打印機、可直接現場打印測試結果. 采用智能控制器，操作簡單. 大屏幕液晶，圖形化顯示接口. 按規程自動給出CT/PT（勵磁）拐點值. 自動給出5%和10%誤差曲線. 可保存3000組測試資料，掉電后不丟失. 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告. 小巧輕便≤22Kg，非常利于現場測試. 產品參數 CT PT ? 伏安特性（勵磁特性）曲線 ? 伏安特性（勵磁特性）曲線 ? 自動給出拐點值 ? 自動給出拐點值 ? 自動給出5%和10%的誤差曲線 ? 變比測量 ? 變比測量 ? 極性判斷 ? 極性判斷 ? 交流耐壓測試 ? 一次通流測試 ? 鐵心退磁 ? 交流耐壓測試 ? 鐵心退磁 ? 表1 項 ???目 參 ???數 工作電源 AC220V±10% 、50Hz 設備輸出 0～1000V（20A峰值） 注：0～5A為真實值，大于5A～20A為計算值 大電流輸出 0～600A 勵磁測量精度 ≤0.5%（0.2%*讀數+0.3%*量程） CT 變比測量 范圍 ≤5000A/1A(25000A/5A) 精度 ≤0.5% PT 變比測量 范圍 ≤500KV 精度 ≤0.5% 工作環境 溫度：－10℃?～?40℃，濕度：≤90%，海拔高度：≤1000m 尺寸、重量 尺寸：410mm × 260mm × 340mm ，??重量：≤22Kg ? 表2 標簽:供電部門發電廠變電站水電廠軌道交通 上一篇: ZDHG-F全功能型互感器特性綜合測試儀 下一篇: ZDYZ-302S氧化鋅避雷器帶電測試儀
